在电子制作中，一个稳定可靠的可调电源对于测试各种电子设备至关重要。而使用三端稳压管来制作可调电源电路是一种普遍且有效的方法。本文将为您详细讲解如何制作一个基于三端稳压管的可调电源电路，并提供图片以辅助理解。

三端稳压管是一种集成稳压电路，它包含三个端子：输入端(Vin)、输出端(Vout)和公共端(GND)。这种电路能够提供稳定的电压输出，并且具有过流保护和温度补偿等特性。常见的三端稳压管有LM78xx系列和LM79xx系列，其中xx代表输出电压值。

制作前的准备工作

在开始制作之前，我们需要准备以下材料：

三端稳压管（例如：LM7805,LM7809,LM7812等）

可变电阻器（电位器）

输入电源（变压器或ACDC适配器）

电容（输入和输出端各需要一个滤波电容）

散热片（根据稳压管的最大功耗选择合适的散热片）

焊接工具和焊接材料

必要的电路板和连接线

制作步骤详解

步骤一：电路设计

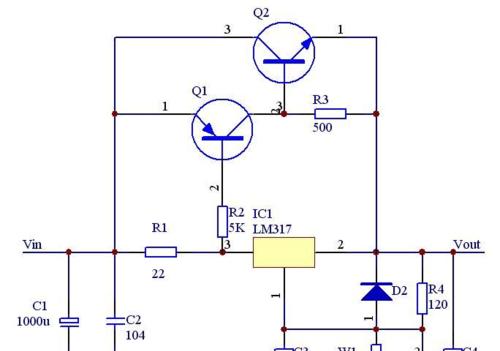

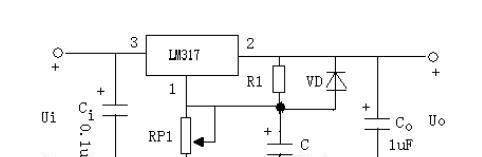

我们需要设计电路图。一个基本的可调三端稳压管电源电路包括以下部分：

1.输入部分：由一个整流桥、大电容组成滤波电路，并连接到三端稳压管的输入端。

2.输出部分：包含连接到输出端的可变电阻器，用于调节输出电压，以及输出端的滤波电容。

3.公共连接：输入和输出端的公共地线。

步骤二：元件焊接

将各个元件按照电路图焊接在电路板上，注意元件的摆放顺序，确保总体布局合理，使电路板整洁易读。

步骤三：元件连接

按照电路原理图，仔细焊接所有的连接点。确保每一步都符合电路设计，避免电路短路或虚焊。

步骤四：稳压管与散热片连接

由于三端稳压管在工作时会发热，为了保证电路的稳定性和延长使用寿命，需要将稳压管底部与散热片紧密接触，并使用导热硅脂增强热传导。

步骤五：测试电路

在通电之前，仔细检查电路板是否存在短路、虚焊等问题。确认无误后，连接输入电源，用万用表测量输出端的电压是否稳定，利用电位器调节输出电压至预设目标。

常见问题解答

询问：如果输出电压不稳定，应该如何排查问题？

回答：首先检查稳压管是否过热，散热是否良好。检查输入和输出端的电容是否出现了老化或损坏。检查电路板上是否有接触不良或短路的情况。

实用技巧

为了提高电路的稳定性和性能，可以考虑以下技巧：

1.使用低内阻电源作为输入，以减少输入电压波动对输出的影响。

2.使用更大功率的三端稳压管，以提供更稳定的输出并适应更多负载需求。

3.在可能的情况下，增加输入和输出端的滤波电容容量。

结语

三端稳压管可调电源电路的制作不仅需要对电路原理有基本了解，还需要对元件选择、焊接技术和测试方法有实践经验。通过以上步骤和技巧，您将能够制作出一款稳定可靠的可调电源。无论您是电子爱好者，还是专业人士，这种电源都会对您的电路测试工作大有帮助。希望本文能够为您提供制作三端稳压管可调电源电路的完整指导。
