在电子产品维修和质量检测中,正确判断充电器二极管的好坏是确保设备正常运行的关键步骤之一。二极管是充电器中十分常见的电子元件,它可以控制电流流向,只允许电流单向通过。损坏的二极管可能导致充电器无法正常工作,甚至引起安全事故。但如何准确地通过视觉检查来识别二极管的好坏呢?本文将带你一步步学会这一技能,并介绍一些相关知识和技巧,以便你能够有效地进行充电器二极管的检测。
了解二极管的工作原理和类型
在学习如何判断二极管的好坏之前,首先需要对二极管的基本原理有所了解。二极管由一个PN结构而成,它具有两个引脚:阳极(阳极)和阴极(阴极)。在正常工作状态下,电流只能从阳极流向阴极,而不能反过来。当二极管受到损坏时,这种单向导电的特性会被破坏。
二极管按照其功能和材料的不同,有多个分类,例如整流二极管、开关二极管、肖特基二极管、发光二极管(LED)等。在充电器中,最常见的二极管是整流二极管,它负责将交流电转换为直流电。
通过视觉检查判断二极管的好坏
视觉检查是一种简单且快速的方法,虽然它不能完全替代实际的电气测试,但可提供初步的判断依据。以下是你需要观察的几个方面:
观察二极管的物理外观
观察二极管是否有裂纹、烧焦的痕迹或任何可见的损坏。物理损坏通常是二极管失效的明显迹象。如果二极管的外壳已经破损,这就意味着它可能已经损坏,无法正常工作。
确认型号和规格

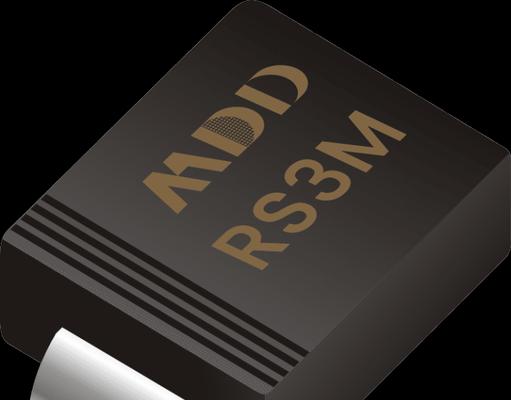

在开始检查之前,应该确认二极管上的型号和规格,以确保它符合充电器的技术要求。型号通常标记在二极管的外壳上。如果二极管的型号与设计规格不符,这也可能是判定其好坏的一个依据。
查看二极管的引脚
优质的二极管引脚通常牢固且无氧化现象。如果引脚上有腐蚀或锈迹,或者与印刷电路板(PCB)的连接不够牢靠,这可能会影响二极管的性能。

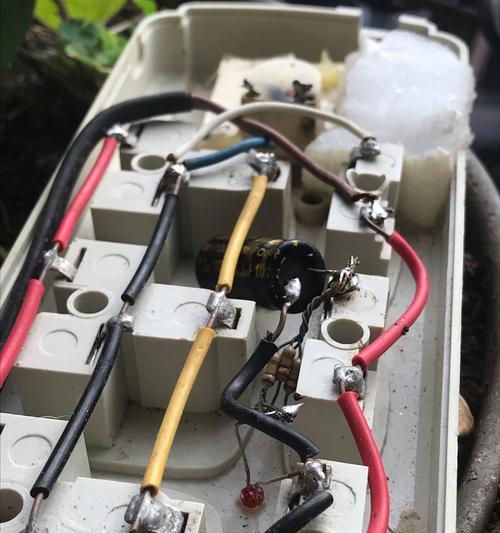

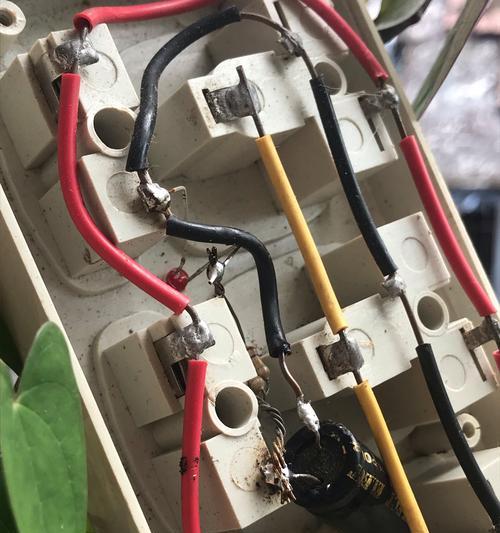

检查焊点和周围电路
焊点应干净、整洁,没有裂纹或断裂的迹象。与二极管相连的电路板上也应没有烧焦或短路的迹象。
使用多用电表检测二极管的性能
视觉检查可以提供初步的判断,但要确定二极管是否真正损坏,还需要使用专业的电子测试工具,如多用电表。
使用二极管测试功能
大多数现代多用电表都具备二极管测试功能。将表笔按照多用电表上的提示连接到二极管的两个引脚上,观察表上的读数。一个健康的二极管将会有一定的正向电压降(通常在0.5伏到0.7伏之间),而反向测试应该显示为无穷大或“OL”(过载),表示二极管的反向阻值非常高。如果二极管在正向和反向测试中都显示低阻值或者在正向测试中没有显示出适当的电压降,那么可以判断该二极管已经损坏。
使用连续性测试功能
如果多用电表没有专门的二极管测试功能,可以使用连续性测试档位来测试。同样需要将表笔连接到二极管的两个引脚,然后观察多用电表的读数。与之前相同,若二极管在正向测试中显示低阻值,并且反向测试也没有显示高阻值,则二极管可能已损坏。
综合判断二极管的好坏
综合以上视觉检查和多用电表的测试结果,可以对二极管的好坏进行最终判断。需要注意的是,即使视觉上没有损坏,二极管也可能在电气性能上出现故障。电子测试工具的检测结果是判断二极管好坏的最重要依据。
结语
通过本文的介绍,相信你已经掌握了通过图片视觉检查以及使用多用电表测试来判断充电器二极管好坏的基本方法。正确识别二极管的好坏对于电子产品维修和安全使用来说至关重要。如果你对本文有任何疑问,或者想要了解更多关于电子元件检测的知识,欢迎留言讨论。通过不断的实践和学习,你将能够成为一名电子产品维护的行家里手。
